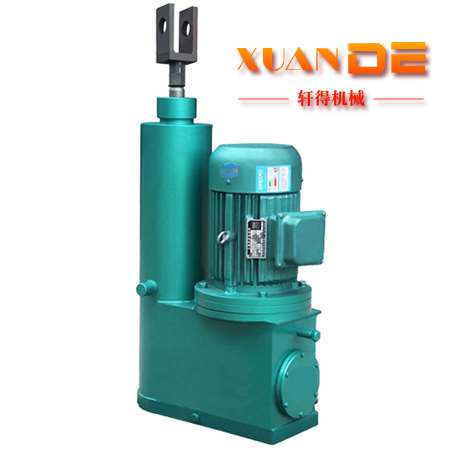

DYTP型平行式電液推桿廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸等行業，在閘閥類、輸送設備類是不可缺少的通用動力源。
平行式電液推桿相對于直式電液推桿最大的優點就是更節省安裝空間，其外形結構和直式電液推桿稍有區別，功能和其作用都是一樣的，這兩款電液推桿價格差不多，所以說選型電液推桿，是根據現場實際情況而定。
DYTP/DYTC型平行式電液推桿技術參數
注：1,上列表中所列電機的電壓等級為380V,防護等級為IP44。
2,若參數要求不在表中范圍內的，請另外說明。
型號
額定輸出力(kgf)
額定速度（mm/s）
電機型號
行程范圍（mm）
速度范圍（mm）
推力
拉力
推速
拉速
DYTP450-
450
310
110
140
Y802-4-0.75KW
50-800
30-110
DYTP700-
700
510
110
140
Y90S-4-1.1KW
50-1500
30-110
DYTP1000-
1000
750
110
140
Y90L-4-1.5KW
50-1500
30-110
DYTP1750-
1750
1300
90
115
Y100L1-4-2.2KW
50-2000
10-90
DYTP2500-
2500
2050
90
115
Y100L2-4-3KW
50-2000
10-90
DYTP3000-
3000
2500
90
115
Y100L2-4-3KW
50-2000
10-90
DYTP4000-
4000
2950
90
115
Y112M-4-4KW
50-2000
10-90
DYTP5000-
5000
3300
90
115
Y132S-4-5.5KW
50-2000
10-90
DYTP6000-
6000
3800
50
80
Y112M-4-4KW
50-2500
5-50
DYTP7000-
7000
4500
50
75
Y112M-4-4KW
50-2500
5-50
DYTP8000-
8000
5000
50
80
Y132S-4-5.5KW
50-2500
5-50
DYTP10000-
10000
6500
40
60
Y132S-4-5.5KW
50-2500
5-40
DYTP15000-
15000
11000
40
55
Y132M-4-7.5KW
50-2500
5-40
DYTP20000-
20000
15000
40
50
Y132M-4-11KW
50-2500
5-40
DYTP/DYTC型平行式電液推
桿尺寸外形圖
（外形圖僅供參考，產品請以實物為準）
DYTP/DYTC型平行式電液推桿外形尺寸及安裝尺寸
| 型號 | 外形尺寸 | |||||||||||||||
| D1 | D2 | E | S<500 | S>500 | ||||||||||||
| L | L1 | L | L1 | |||||||||||||
| DYTP450- | 160 | 160 | 220 | 460+S | 520 | 385+S | 615 | |||||||||
| DYTP700- | 160 | 160 | 220 | 460+S | 550 | 385+S | 630 | |||||||||
| DYTP1000- | 160 | 160 | 220 | 460+S | 560 | 385+S | 655 | |||||||||
| DYTP1750- | 160 | 160 | 220 | 480+S | 595 | 405+S | 690 | |||||||||
| DYTP2500- | 160 | 160 | 220 | 480+S | 595 | 405+S | 690 | |||||||||
| DYTP3000- | 160 | 160 | 220 | 480+S | 595 | 405+S | 690 | |||||||||
| DYTP4000- | 160 | 160 | 220 | 480+S | 615 | 405+S | 710 | |||||||||
| DYTP5000- | 160 | 160 | 220 | 480+S | 665 | 405+S | 760 | |||||||||
| DYTP6000- | 160 | 200 | 240 | 510+S | 615 | 435+S | 710 | |||||||||
| DYTP7000- | 160 | 200 | 240 | 510+S | 615 | 435+S | 710 | |||||||||
| DYTP8000- | 160 | 200 | 260 | 530+S | 665 | 455+S | 760 | |||||||||
| DYTP10000- | 200 | 220 | 280 | 550+S | 665 | 475+S | 760 | |||||||||
| DYTP15000- | 200 | 240 | 290 | 565+S | 850 | 490+S | 945 | |||||||||
| DYTP20000- | 200 | 260 | 320 | 590+S | 880 | 515+S | 975 | |||||||||
| 安裝尺寸 | ||||||||||||||||
| A | d1 | d2 | d3 | d4 | d5 | l2 | l3 | n | m | |||||||
| DYTP450- | 200+S | 36 | 60 | 16 | 50 | 30 | 60 | 20 | 180 | 240 | ||||||
| DYTP700- | 200+S | 36 | 60 | 16 | 50 | 30 | 60 | 20 | 180 | 240 | ||||||
| DYTP1000- | 200+S | 36 | 60 | 16 | 50 | 30 | 60 | 20 | 180 | 240 | ||||||
| DYTP1750- | 200+S | 40 | 64 | 20 | 50 | 30 | 70 | 20 | 180 | 240 | ||||||
| DYTP2500- | 200+S | 40 | 64 | 20 | 50 | 30 | 70 | 20 | 180 | 240 | ||||||
| DYTP3000- | 200+S | 40 | 64 | 20 | 50 | 30 | 70 | 20 | 180 | 240 | ||||||
| DYTP4000- | 200+S | 40 | 64 | 20 | 50 | 40 | 70 | 20 | 180 | 260 | ||||||
| DYTP5000- | 200+S | 40 | 64 | 20 | 50 | 40 | 70 | 20 | 180 | 260 | ||||||
| DYTP6000- | 200+S | 40 | 72 | 25 | 60 | 50 | 65 | 25 | 240 | 340 | ||||||
| DYTP7000- | 200+S | 40 | 72 | 25 | 60 | 50 | 65 | 25 | 240 | 340 | ||||||
| DYTP8000- | 200+S | 40 | 72 | 25 | 60 | 50 | 65 | 25 | 240 | 340 | ||||||
| DYTP10000- | 200+S | 40 | 72 | 25 | 60 | 50 | 65 | 25 | 260 | 360 | ||||||
| DYTP15000- | 200+S | 50 | 90 | 30 | 70 | 60 | 75 | 30 | 280 | 400 | ||||||
| DYTP20000- | 200+S | 60 | 110 | 40 | 90 | 60 | 100 | 40 | 300 | 420 | ||||||
注：表中S為推桿行程。
DYTP/DYTC型平行式電液推桿相關使用配套：電液動腭式閘門、電液動三通分料器、電液動扇形閘門、電液動犁式卸料器、電液動平板閘門
