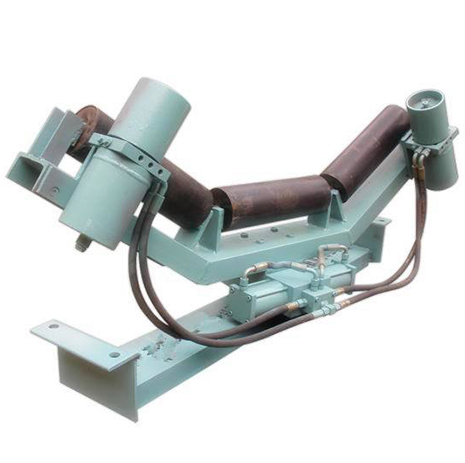

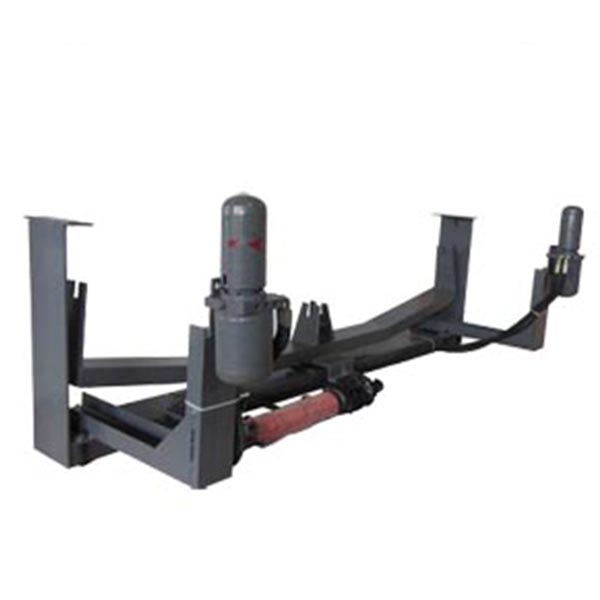

型號：YYTP-S
品牌：軒得機械
連接方式：法蘭連接
驅動方式：液壓油缸
一、DT75型皮帶機上皮帶防跑偏裝置系列:
|
DT75型皮帶機上皮帶液壓調偏裝置-槽型托輥（30°）外形尺寸及安裝尺寸 |
|||||||||||||
|
|
|||||||||||||
|
B |
A |
L |
L1 |
L2 |
D |
H1 |
≈E |
P |
Q |
d |
滾動軸承型號 |
重量（公斤） |
圖號 |
|
500 |
720 |
190 |
770 |
588 |
89 |
170 |
170 |
170 |
130 |
M12 |
204 |
40(44) |
TD1C4 |
|
650 |
870 |
240 |
920 |
728 |
45(48) |
TD2C4 |
|||||||
|
800 |
1070 |
305 |
1120 |
864 |
50(54) |
TD3C4 |
|||||||
|
1000 |
1300 |
375 |
1350 |
1088 |
108 |
210 |
230 |
220 |
170 |
M16 |
305 |
74(82) |
TD4C4 |
|
1200 |
1550 |
455 |
1600 |
1272 |
230 |
260 |
200 |
84(93) |
TD5C4 |
||||
|
1400 |
1750 |
525 |
1800 |
1472 |
92(102) |
TD6C4 |
|||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥?zhàn)佑袩o(wú)縫鋼管配沖壓軸承座、鑄鐵軸承座和全增強塑料三種。托輥軸有：光拉軸盒階梯兩種。
3、表中重量：括號外為光拉軸配無縫鋼管沖壓軸承座，括號內為階梯軸配無縫鋼管鑄鐵軸承座。全塑料托輥重量較光拉鋼管沖壓座托輥輕△公斤。
|
B |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
△ |
5 |
6 |
7.5 |
12 |
14 |
17 |
4、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。
二、DTII型皮帶機上皮帶液壓糾偏裝置系列:
|
DTII型皮帶機上皮帶液壓調偏裝置-槽型托輥（35°）外形尺寸及安裝尺寸 |
||||||||||||||
|
|
||||||||||||||
|
說明：與中間架連接的緊固件包含在本裝配圖內。 |
||||||||||||||
|
帶寬 B |
輥?zhàn)?br /> |
A |
E |
H1 |
H |
H2 |
P |
Q |
d |
質量 kg |
圖號 |
|||
|
D |
L |
圖號 |
軸承 |
|||||||||||
|
500 |
89 |
200 |
DTIIGP1101 |
4G204 |
740 |
800 |
135.5 |
220 |
300 |
170 |
130 |
M12 |
15.3 |
DTII01C0111 |
|
650 |
250 |
DTIIGP1102 |
890 |
950 |
235 |
329 |
16.6 |
DTII02C0111 |
||||||
|
800 |
315 |
DTIIGP1103 |
1090 |
1150 |
245 |
366 |
21.5 |
DTII03C0111 |
||||||
|
108 |
DTIIGP2103 |
146 |
270 |
385 |
24.3 |
DTII03C0121 |
||||||||
|
DTIIGP2203 |
4G205 |
26.2 |
DTII03C0122 |
|||||||||||
|
1000 |
380 |
DTIIGP2204 |
1290 |
1350 |
159 |
300 |
437 |
220 |
170 |
M16 |
37.6 |
DTII04C0122 |
||
|
DTIIGP2304 |
4G305 |
38.7 |
DTII04C0123 |
|||||||||||
|
133 |
DTIIGP3204 |
4G205 |
173.5 |
325 |
462 |
43.5 |
DTII04C0132 |
|||||||
|
DTIIGP3304 |
4G305 |
45 |
DTII04C0133 |
|||||||||||
|
1200 |
108 |
465 |
DTIIGP2205 |
4G205 |
1540 |
1600 |
176 |
335 |
503 |
260 |
200 |
M16 |
50.1 |
DTII05C0122 |
|
DTIIGP2305 |
4G305 |
51.2 |
DTII05C0123 |
|||||||||||
|
DTIIGP2405 |
4G306 |
55.1 |
DTII05C0124 |
|||||||||||
|
133 |
DTIIGP3205 |
4G205 |
190.5 |
360 |
528 |
57.5 |
DTII05C0132 |
|||||||
|
DTIIGP3305 |
4G305 |
58.6 |
DTIIG05C0133 |
|||||||||||
|
DTIIGP3405 |
4G306 |
63.8 |
DTII05C0134 |
|||||||||||
|
159 |
DTIIGP4205 |
4G205 |
207.5 |
390 |
557 |
65.1 |
DTII05C0142 |
|||||||
|
DTIIGP4305 |
4G305 |
66.4 |
DTII05C0143 |
|||||||||||
|
DTIIGP4405 |
4G306 |
71.6 |
DTII05C0144 |
|||||||||||
|
1400 |
108 |
530 |
DTIIGP2306 |
4G305 |
1740 |
1800 |
184 |
350 |
548 |
280 |
220 |
M16 |
56.6 |
DTII06C0123 |
|
DTIIGP2406 |
4G306 |
68.8 |
DTII06C0124 |
|||||||||||
|
133 |
DTIIGP3306 |
4G305 |
198.5 |
380 |
573 |
64.9 |
DTII06C0133 |
|||||||
|
DTIIGP3406 |
4G306 |
78.3 |
DTII06C0134 |
|||||||||||
|
159 |
DTIIGP4306 |
4G305 |
215.5 |
410 |
603 |
74.8 |
DTII06C0143 |
|||||||
|
DTIIGP4406 |
4G306 |
86.9 |
DTII06C0144 |
|||||||||||
|
DTII型皮帶機上皮帶液壓調偏裝置-槽型托輥（45°）外形尺寸及安裝尺寸 |
||||||||||||||
|
|
||||||||||||||
|
說明：與中間架連接的緊固件包含在本裝配圖內。 |
||||||||||||||
|
帶寬 B |
輥?zhàn)?/span> |
A |
E |
H1 |
H |
H2 |
P |
Q |
d |
質量kg |
圖號 |
|||
|
D |
L |
圖號 |
軸承 |
|||||||||||
|
500 |
89 |
200 |
DTIIGP1101 |
4G204 |
740 |
800 |
135.5 |
220 |
328 |
170 |
130 |
M12 |
16.2 |
DTII01C0211 |
|
650 |
89 |
250 |
DTIIGP1102 |
4G204 |
890 |
950 |
135.5 |
235 |
364 |
170 |
130 |
M12 |
17.6 |
DTII02C0211 |
|
800 |
89 |
315 |
DTIIGP1103 |
4G204 |
1090 |
1150 |
135.5 |
245 |
410 |
170 |
130 |
M12 |
2206 |
DTII03C0211 |
|
108 |
DTIIGP2203 |
4G204 |
146 |
270 |
427 |
27.3 |
DTII03C0222 |
|||||||
|
1000 |
108 |
380 |
DTIIGP2304 |
4G305 |
1290 |
1350 |
159 |
300 |
487 |
220 |
170 |
M16 |
41.6 |
DTII04C0223 |
|
133 |
DTIIGP3304 |
4G305 |
173.5 |
325 |
515 |
48.2 |
DTII04C0233 |
|||||||
|
1200 |
108 |
465 |
DTIIGP2305 |
4G305 |
1540 |
1600 |
176 |
335 |
564 |
260 |
200 |
M16 |
54.6 |
DTII05C0223 |
|
133 |
DTIIGP3405 |
4G306 |
190.5 |
360 |
592 |
67.5 |
DTII05C0234 |
|||||||
|
159 |
DTIIGP4405 |
4G306 |
207.5 |
390 |
618 |
75.3 |
DTII05C0244 |
|||||||
|
1400 |
108 |
530 |
DTIIGP2306 |
4G305 |
1740 |
1800 |
184 |
350 |
618 |
280 |
220 |
M16 |
72.5 |
DTII06C0223 |
|
133 |
DTIIGP3406 |
4G306 |
198.5 |
380 |
646 |
82.4 |
DTII06C0234 |
|||||||
|
159 |
DTIIGP4406 |
4G306 |
215.5 |
410 |
672 |
90.9 |
DTII06C0244 |
|||||||
